P1S□单管式煤气管道冷凝水排水器 |
1、产品用途
本排水器分二室、三室、四室三种结构，分别适用于计算压力低于15000、25000、35000Pa的各种煤气管道，及时排除管道中的冷凝水。
2、结构特点
2.1本排水器不设固定水管，采用在观察孔处定期检查给水的办法。第一次开工灌水时，需打开顶盖上的1″管帽排除空气。
2.2插入敞开室的蒸汽管，视气候条件确定是否需要外接蒸汽；在不接蒸汽管时需将1″管帽盖上。

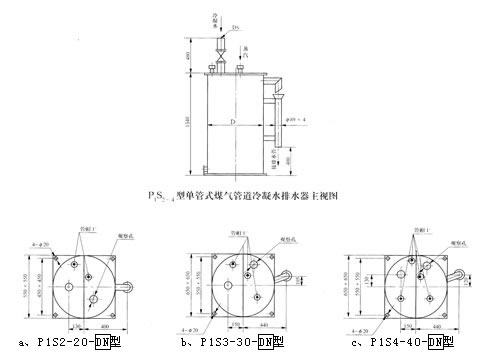

2.3外形及相关尺寸见下图和附表。 |
|
代 号 |
水封总高度
mmH2o |
筒体直径D
mm |
水位高度
mm |
水容积
m3 |
适用压力
Pa |
参考质量
kg(DN=100) |
备 注 |
P1S2-20- DN |
2040 |
529×6 |
1200 |
0.251 |
15000 |
300 |
单管二室式，DN=80，100，125 |
P1S2-30- DN |
3060 |
630×6 |
1200 |
0.376 |
25000 |
405 |
单管三室式，DN=80，100，125，150 |
P1S2-40- DN |
4080 |
630×6 |
1200 |
0.376 |
35000 |
517 |
单管四室式，DN=80，100，125，150 |
|
说明：1、DN为接管通径，DN=80,100,125,150;
2、示例：煤气管道******压力为20000Pa，接管规格133×4.5，应选型号：P1S3-30-125,其中“30”为水封高度(mm)
3、换算：1mmH2O=9.80665Pa |
| |
|
